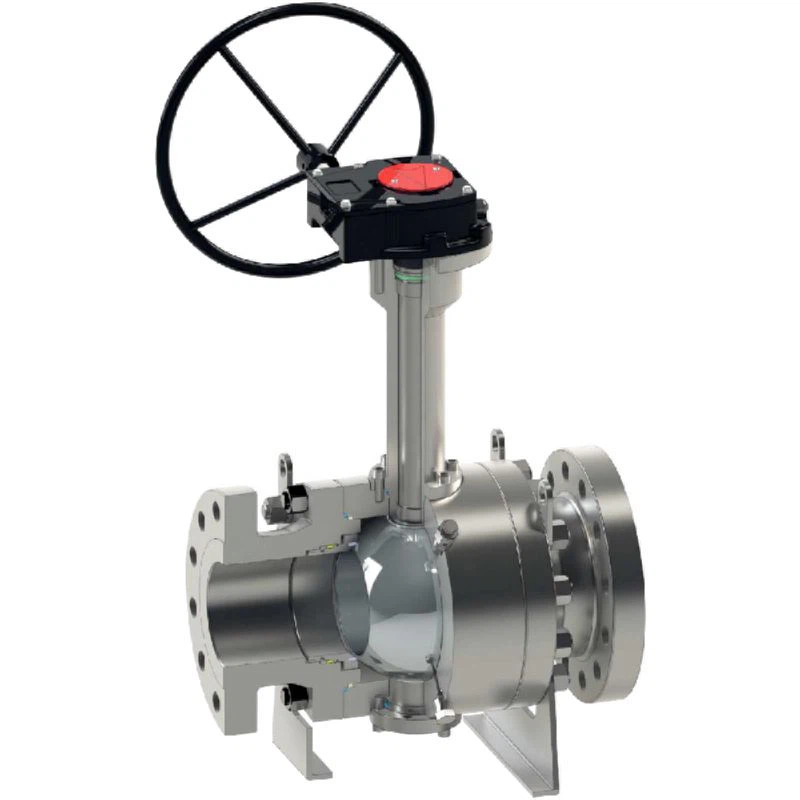

-196 daraja Kriogen sharikli vana

-196 darajali kriogen sharli klapanlar juda past harorat va kriyojenik ilovalar uchun ishlab chiqariladi. Valflar ajralmas kaput kengaytmasi bilan ishlab chiqilgan bo'lib, u suyuqliklarni qaynatish va gazga aylantirish imkonini beruvchi kriogen suyuqliklarning ildiz o'ramiga etib borishini oldini oladi. Bu kengaytma bo'ylab energiya yo'qotilishini minimallashtiradi va valfni noto'g'ri ishlashdan himoya qiladi. Valfning strukturaviy yaxlitligi haroratning o'zgarishi natijasida yuzaga keladigan ichki qismlarning har qanday termal deformatsiyasini minimal darajaga tushiradi va muhim LNG maydonlarida qattiq o'chirish uchun eng yuqori darajadagi ishlashni ta'minlaydi.

KLAP DIZAYNI

BS 6364, MESC 77/200, ISO 28921‐1 va mijoz talablariga asoslangan

HARORAT ARALIK

-320 dan 212 daraja F (-196 dan 120 darajagacha)

SIZE

NPS 1-30 (DN 25-750)

BOSIM REYTINGI

ASME 150 - ASME 900

YUZMA-YUZ

API 6D standartiga muvofiq

ULANISHLARNI TUGASH

B16.5 & B16.47 bo'yicha RF, RTJ
BW, B16.25 bo'yicha payvandlangan paypoq

MATERIALLAR:

Past haroratli karbonli po'lat, zanglamaydigan po'lat, dupleks, super dupleks, inconel.

KUKA DIZAYN

Soxta murvatli ikki qismli va uch qismli

O'RINTILAR DIZAYNI

Yumshoq yoki metall to'p va o'rindiqlarga qattiq qoplama bilan o'tiriladi
Tana bo'shlig'ida suyuqlik to'planib qolmasligi uchun o'rindiq dizayni

XUSUSIYATLARI

Sof grafitdagi ikkilamchi muhrlar
Antistatik qurilma
Portlashga qarshi novda
Dudak muhri konfiguratsiyasi
Kam qochqin emissiyali stendli qadoqlash mavjud

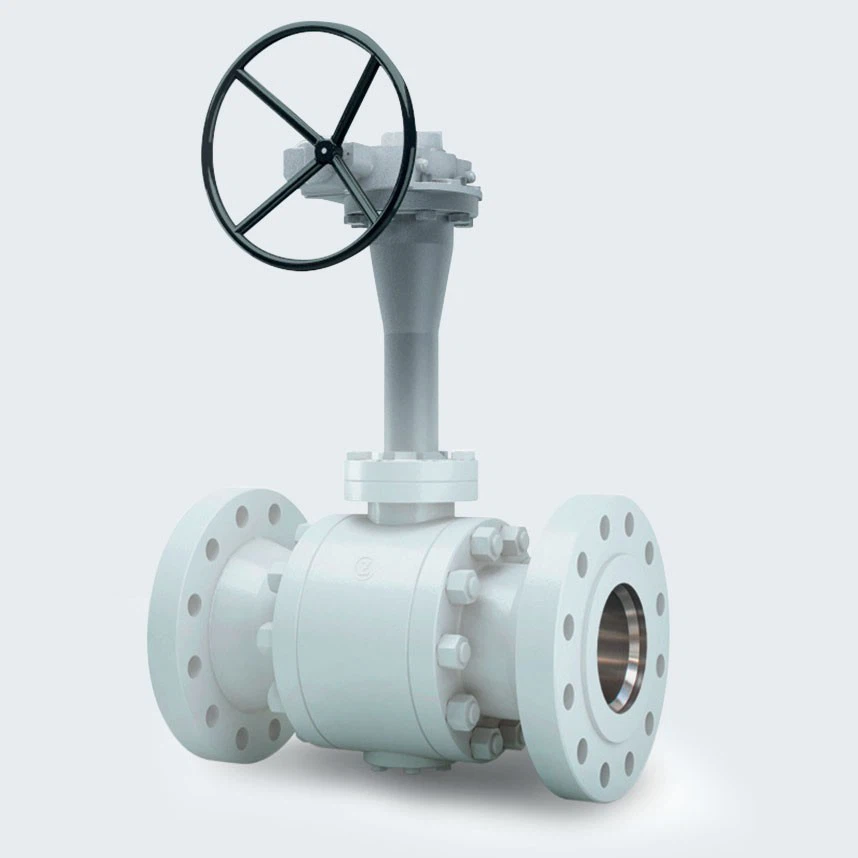

Past va kriogenli xizmat ko'rsatish uchun kengaytirilgan kapot

OPERATOR

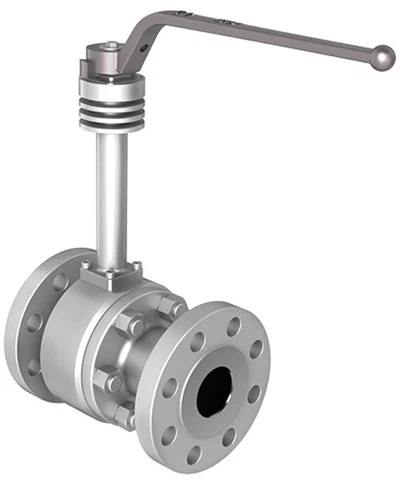

Qo'llanma: qulflangan kalit yoki tishli
Ishga tushirilgan: pnevmatik/gidravlik/elektr

SINOV VA SERTIFIKATLAR

BS 6364, MESC 77/200, ISO 28921-1 tekshirish va sinovlariga muvofiqligi

API 6FA/607 bo'yicha yong'in xavfsizligi va yong'inga qarshi sinovdan o'tgan
IEC61508 ga muvofiq SIL 3 sertifikati
ISO15848 bo'yicha qochqin emissiya
PED 2014/68/UE
