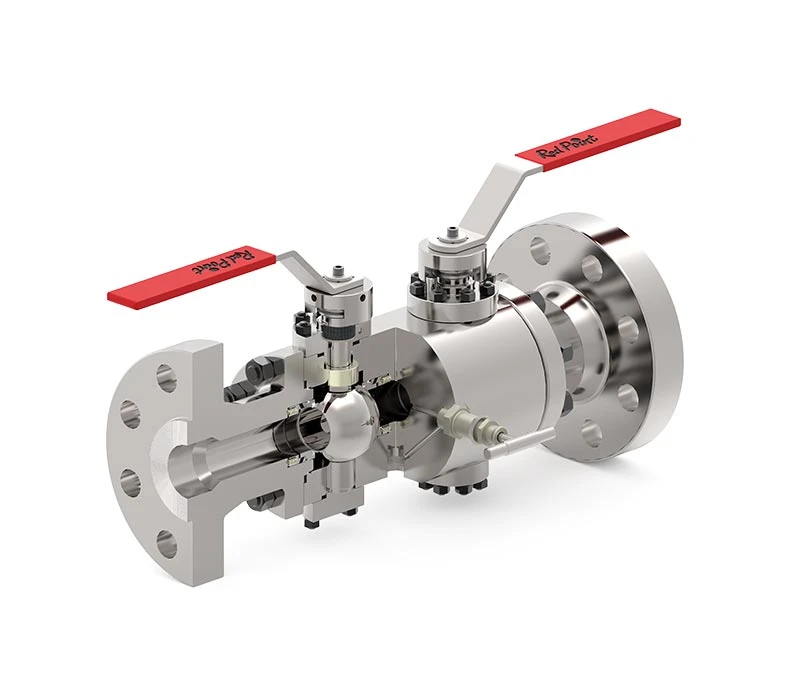

Ikki blokli va qon oqish sharli klapanli trunnion

Ikki blokli va qonli balli vana Trunnion - bu ikki tomonlama yopilish va bosimni kamaytirish funktsiyasiga ega bo'lgan valf bo'lib, u yopiq holatda, ikkita muhrlangan sirt orasidagi vana bo'shlig'ini bo'shatish orqali ikkita o'rindiqli muhrlangan sirt dizaynini qabul qiladi va valfning ikkala uchidan bosimga bardosh bera oladi. . Trunnion (sobit to'p) dizayni yuqori bosim ostida to'pning barqaror markaziy holatiga ega bo'lishiga imkon beradi va yaxshi valf ishlashini ta'minlaydi.

DBB valfining asosiy xususiyatlari:

1. Ikkita muhr dizayni: DBB er-xotin balli valfi vositaning oqmasligini ta'minlash uchun yopiq holatda ikkita to'siqni hosil qilish uchun ikkita o'rindiqli muhrlangan sirtga ega.

2. Drenaj funktsiyasi: Vana bo'shlig'i oson tozalash va texnik xizmat ko'rsatish uchun qoldiq muhitni yoki bo'shliqdagi bosimni tushirish uchun drenaj interfeysi bilan ta'minlangan.

3. Yuqori quvvatli tuzilma: to'pning yuqori bosim ostida to'g'ri markaz holatiga ega bo'lishini ta'minlash, valfning barqarorligi va ishonchliligini yaxshilash uchun yuqori quvvatli integral klub tuzilishi.

4. Anti-statik qurilma: valf qopqog'i xavfsiz ishlashni ta'minlash uchun yuqori anti-statik qurilma bilan jihozlangan to'p qo'li bilan samarali aloqa qiladi.

5. Har xil sızdırmazlık materiallari: muhrlangan sirt materiallari odatda yopiq holatda valfning muhrlanish ishini ta'minlash uchun PTFE va boshqalar kabi yuqori sifatli materiallardan tayyorlanadi.

6. Har xil haydash rejimlari: qo'lda, elektr, pnevmatik va boshqa haydash rejimlari turli ish talablariga javob beradigan tarzda jihozlanishi mumkin.

KLAP DIZAYNI

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

HARORAT ARALIKLARI

-58 dan 392 daraja F (-50 dan 200 darajagacha)

SIZE

NPS 1-12 (DN 25-300)

BOSIM REYTINGI

ASME 150 - ASME 2500

YUZma-YUZ

API 6D standartiga muvofiq

ULANISHLARNI TUGASH

B16.5 & B16.47 bo'yicha RF, RTJ
BW, B16.25 bo'yicha payvandlangan paypoq
SW, B16.11 bo'yicha payvandlangan rozetka

MATERIALLAR

Past harorat va past qotishma karbonli po'lat

Zanglamaydigan po'lat, dupleks va super dupleks

Nikel qotishmalari, titan

KUKA DIZAYN

Soxta va quyma murvatli ikki qismli va uch qismli

O'RINTILAR DIZAYNI

Yumshoq yoki metall to'p va o'rindiqlarga qattiq qaragan holda o'tiriladi
Ikki pistonli o'rindiqlar
Kombinatsiyalangan o'rindiqlar

XUSUSIYATLARI

Ikki blokli va qon ketish dizayni (DBB)
Sof grafitdagi ikkilamchi muhrlar
Antistatik qurilma
Pishirishga qarshi
Favqulodda plomba in'ektsiyasi o'rindiqlar va novda mavjud
Kam qochqin emissiyali stendli qadoqlash mavjud
O-ring / Dudak muhrlari va Grafit konfiguratsiyasi
Barcha dinamik muhrlangan joylarda yoki mavjud bo'lgan barcha namlangan qismlarda CRA qoplamasi
Past va yuqori harorat uchun kengaytirilgan kaput mavjud

OPERATOR

Qo'llanma: kalit yoki qulflangan tishli mexanizm
Ishga tushirilgan: pnevmatik/gidravlik/elektr

SINOV VA SERTIFIKATLAR

API 6D & ISO 5208 va API 598 tekshirish va sinovlariga muvofiqligi
API 607 ​​bo'yicha yong'in xavfsizligi va yong'inga qarshi sinovdan o'tgan
IEC61508 ga muvofiq SIL 3 sertifikati
ISO15848 bo'yicha qochqin emissiya
PED 2014/68/UE
