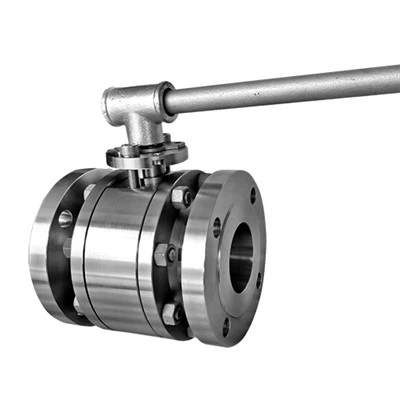

Metalldan metallga sharli vana

Metalldan metallga suzuvchi sharli klapanlar API 6D ga muvofiq ishlab chiqariladi. Vana o'rta / past bosimli ish sharoitlariga mos keladigan kichik diametrli soxta murvatli ikki bo'lakli bo'lingan korpusli dizaynda tuzilgan. Oddiy dizayni bilan ajralib turadigan valf o'rindiqlari to'g'ridan-to'g'ri tanaga kiritilgan.
Yuqori oqim bosimi erkin suzuvchi to'pni quyi oqim o'rindig'iga suradi - natijada paydo bo'lgan siqilish mukammal oqishsiz muhrlanish echimini beradi.
Poyasi to'pning yuqori qismida bog'langan va valfni chorak burilish harakati bilan ochish va yopish imkonini beradi.
Materiallar tanlovi mijozning loyiha spetsifikatsiyalarini qondirish uchun to'liq moslashtiriladi va agressiv dengiz muhiti va korroziy va abraziv suyuqliklar uchun mos bo'lgan takomillashtirilgan texnik echimni taklif qiluvchi bir nechta noyob xususiyatlar mavjud.

KLAP DIZAYNI

API 6D asosida

HARORAT ARALIKLARI

-150 dan 662 daraja F (-101 dan 350 darajagacha)

Oʻlchami

NPS 1/2-6 (DN 15-150)

BOSIM REYTINGI

ASME % 7b{0}} ASME 2500

YUZMA-YUZ

API 6D standartiga muvofiq

ULANISHLARNI TUGASH

B16.5 & B16.47 bo'yicha RF, RTJ
SW, B16.11 bo'yicha payvandlangan rozetka

KUKA DIZAYN

Soxta / quyma murvatli ikki qismli

O'RINTILAR DIZAYNI

To'p va o'rindiqlarda qattiq qoplamali metall o'rnatilgan

XUSUSIYATLARI

Sof grafitdagi ikkilamchi muhrlar
Antistatik qurilma
Pishirishga qarshi
Ikki tomonlama qattiq o'chirish
Kam qochqin emissiyali stendli qadoqlash mavjud
O-ring / Dudak muhrlari va Grafit konfiguratsiyasi

OPERATOR

Qo'llanma: kalit yoki qulflangan tishli mexanizm

SINOV VA SERTIFIKATLAR

API 6D & ISO 5208 va API 598 tekshirish va sinovlariga muvofiqligi
API 6FA/607 bo'yicha yong'in xavfsizligi va yong'inga qarshi sinovdan o'tgan
IEC61508 ga muvofiq SIL 3 sertifikati
ISO15848 bo'yicha qochqin emissiya
PED 2014/68/UE

Suzuvchi sharli valf nima?

Suzuvchi sharli valf - suyuqlik oqimini boshqaruvchi shar elementi trunnion holatida emas, balki valfning kirish va chiqish uchlarida joylashgan ikkita o'rindiq o'rtasida "suzib turadigan" valfning bir turi. Bu erda suzuvchi sharli valfning asosiy fikrlari:

Tuzilishi va faoliyati:

Sharli klapanda qo'llab-quvvatlovchi mil yo'q va to'p ikkala uchidagi valf o'rindiqlari tomonidan quvvatlanadi.

Poyasi to'pga ulangan bo'lib, to'pni tutqich yoki boshqa haydash moslamasi orqali ikki o'rindiq o'rtasida erkin aylantirish imkonini beradi.

Muhitning bosimi ostida to'p ma'lum bir siljishni hosil qiladi va chiqish uchida muhrlangan yuzaga mahkam bosib, muhrlanishni ta'minlaydi.

Xususiyatlari:

Yaxshi muhrlanish ko'rsatkichiga ega oddiy tuzilish.

Bilye klapanining oqim qarshiligi boshqa vanalar bilan solishtirganda minimaldir, to'liq teshikli versiyada to'p, valf tanasi va ulash trubkasi uchun teng diametrli kanallar mavjud.

Tez ochish va yopish, to'pni faqat 90 daraja aylantirishni talab qiladi.

Karbonli po'lat, zanglamaydigan po'lat va qotishma po'lat kabi turli xil materiallarda mavjud.

Suv, erituvchilar, kislotalar, gazlar va boshqalarni o'z ichiga olgan keng turdagi ommaviy axborot vositalari uchun javob beradi.

Ilovalar:

Yilni tuzilishi, ishonchli muhrlanishi, texnik xizmat ko'rsatish qulayligi va turli xil ish sharoitlarini boshqarish qobiliyati tufayli turli xil suyuqliklarni qayta ishlash sanoatida keng qo'llaniladi.

-196 darajadan 350 darajagacha (-46 F dan 662 daraja F) gacha bo'lgan haroratlar va 150-300 ANSI klassigacha bo'lgan bosimlar uchun qo'llaniladi.

Ishlash rejimlari:

Qo'lda, pnevmatik, elektr va boshqa haydash rejimlarida mavjud.

Dizayn masalalari:

Sızdırmazlık halqasi materiali to'p va vositaning ish yukiga bardosh bera olishi kerak.

Yuqori bosim ta'sirida to'p biroz siljishi mumkin.

Xulosa qilib aytadigan bo'lsak, suzuvchi sharli valf turli sanoat ilovalarida suyuqlik oqimini boshqarish uchun ko'p qirrali va ishonchli valf tanlovidir.
