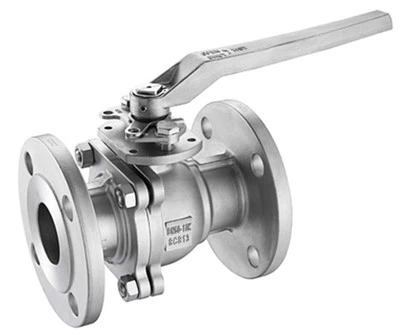

Yumshoq muhrlangan sharli vana

Yumshoq muhrlangan suzuvchi sharli klapanlar API 6D ga muvofiq ishlab chiqariladi. Vana o'rta / past bosimli ish sharoitlariga mos keladigan kichik diametrli soxta murvatli ikki bo'lakli bo'lingan korpusli dizaynda tuzilgan. Oddiy dizayni bilan ajralib turadigan valf o'rindiqlari to'g'ridan-to'g'ri tanaga kiritilgan.
Yuqori oqim bosimi erkin suzuvchi to'pni quyi oqim o'rindig'iga suradi - natijada paydo bo'lgan siqilish mukammal oqishsiz muhrlanish echimini beradi.
Poyasi to'pning yuqori qismida bog'langan va valfni chorak burilish harakati bilan ochish va yopish imkonini beradi.
Materiallar tanlovi mijozning loyiha spetsifikatsiyalarini qondirish uchun to'liq moslashtiriladi va agressiv dengiz muhiti va korroziy va abraziv suyuqliklar uchun mos bo'lgan takomillashtirilgan texnik echimni taklif qiluvchi bir nechta noyob xususiyatlar mavjud.

KLAP DIZAYNI

API 6D asosida

HARORAT ARALIK

-150 dan 662 daraja F (-101 dan 350 darajagacha)

SIZE

NPS 1/2-6 (DN 15-150)

BOSIM REYTINGI

ASME 150 - ASME 2500

YUZMA-YUZ

API 6D standartiga muvofiq

ULANISHLARNI TUGASH

B16.5 & B16.47 bo'yicha RF, RTJ
SW, B16.11 bo'yicha payvandlangan rozetka

KUKA DIZAYN

Soxta / quyma murvatli ikki qismli

O'RINTILAR DIZAYNI

To'p va o'rindiqlarda Hardfacing bilan yumshoq o'tirgan

XUSUSIYATLARI

Sof grafitdagi ikkilamchi muhrlar
Antistatik qurilma
Portlashga qarshi novda
Ikki tomonlama qattiq o'chirish
Kam qochqin emissiyali stendli qadoqlash mavjud
O-ring / Dudak muhrlari va Grafit konfiguratsiyasi

OPERATOR

Qo'llanma: kalit yoki qulflangan tishli mexanizm

SINOV VA SERTIFIKATLAR

API 6D & ISO 5208 va API 598 tekshirish va sinovlariga muvofiqligi
API 6FA/607 bo'yicha yong'in xavfsizligi va yong'inga qarshi sinovdan o'tgan
IEC61508 ga muvofiq SIL 3 sertifikati
ISO15848 bo'yicha qochqin emissiya
PED 2014/68/UE

Nima uchun suzuvchi sharli valf "suzuvchi" deb ataladi?

Suzuvchi sharli valf "suzuvchi" deb ataladi, chunki valf ichidagi shar elementi trunnion holatida emas, balki valfning kirish va chiqish uchlarida joylashgan ikkita o'rindiq o'rtasida "suzadi".

Suzuvchi mexanizm qanday ishlaydi:

Trunnion o'qi yo'q: trunnion sharsimon klapandan farqli o'laroq, suzuvchi sharli valfdagi to'p trunnion o'qiga o'rnatilmagan. Bu to'pning vana tanasi ichida bir oz harakatlanishiga imkon beradi, chunki u orqali oqayotgan suyuqlik bosimiga javob beradi.

Bosim yordamida muhrlanish: Vana yopilganda, suyuqlik bosimi to'pni quyi oqim o'rindig'iga suradi va muhr hosil qiladi. Ushbu bosim yordamida muhrlanish mahkam yopilishini ta'minlashga yordam beradi va valfni yopish uchun yuqori momentga bo'lgan ehtiyojni kamaytiradi.

Suzuvchi harakat: Vana ochilganda yoki yopilganda, to'p kirish va chiqish o'rindiqlari o'rtasida "suzadi". To'p harakatlanayotganda o'z o'qi bo'ylab aylanadi, suyuqlikning valf orqali oqishiga imkon beradi yoki uni butunlay to'sib qo'yadi.

O'rindiqni sozlash: Suzuvchi dizayn, shuningdek, vana tanasi ichida to'pni biroz sozlash imkonini beradi. Bu vaqt o'tishi bilan yaxshi muhrni saqlab, o'rindiqlarning eskirishini yoki ozgina noto'g'ri hizalanishni qoplashga yordam beradi.

Xulosa qilib aytadigan bo'lsak, "suzuvchi" atamasi to'pning valf tanasi ichida bir oz harakat qilish qobiliyatini anglatadi, chunki u suyuqlik bosimiga javob beradi va oqimni boshqarish uchun aylanadi, bu holatda trunnion emas.
